Barril de núcleo fixo de grande diâmetro de GBS em geotecnia

Barril de núcleo fixo de grande diâmetro de GBS em geotecnia
Status de disponibilidade:
Quantidade:
  • Barril de núcleo fixo de grande diâmetro
  • ROSCHEN
  • ROS-CB-GBS

Descrição do Produto


Barril de núcleo fixo de grande diâmetro


Vantagens do barril de núcleo fixo de grande diâmetro:

Grande diâmetro, núcleo de alta qualidade

Capacidade de obter boa recuperação em uma ampla gama de formações geológicas

Excelente sistema hidráulico

Sistema muito versátil

Dados técnicos

Especificação

Método de Perfuração

Método 1

Métodos 2/3

Método 4

Método 5

Método 6

Diâmetro do furo (mm)

146.0

150.0

146.0

146.0

146.0

Core Bit set I.D. (milímetros)

102.0

102.0

109.0

102.0

102.0

Diâmetro do núcleo (mm)

102.0

102.0

102.0

95.0

N / D

Espessura Kerf / Coroa (mm)

22.0

24.0

18.5

22.0

22.0

Área do furo (cm2)

167.5

176.8

167.5

167.5

167.5

Área central (cm2)

81.7

81.7

81.7

70.9

N / D

Barra de perfuração recomendada

GBS Monobloc

Invólucro Recomendado

SW

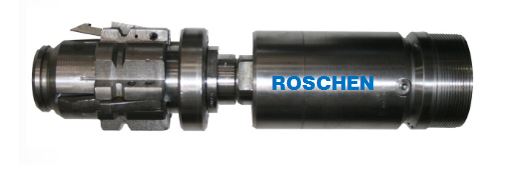

barrilete de tamanho grande

Existem vários métodos diferentes de uso deste cilindro central:

Método 1: Para coring de formações médias a duras. A configuração de bits é 146 mm OD x 102 mm ID. TC ou brocas de diamante podem ser usadas dependendo da geologia.

Método 2: Para descaroçamento em formações moles. Os bits TC são usados ​​principalmente e consistem em duas partes - piloto e alargador. O diâmetro externo do alargador é 150 mm e o ID do piloto é 102 mm.

Método 3: Para descaroçamento em formações muito moles ou soltas. As brocas são as mesmas do método 2, mas um estojo de levantador de núcleo estendido especial corre 25 mm à frente da broca.

Método 4:Para descaroçamento em formações muito moles ou soltas. A caixa do levantador de núcleo é estendida para funcionar 60 mm na frente da broca. O tubo interno é carregado com mola para que a caixa do levantador de núcleo retraia atrás da broca quando formações mais duras são encontradas. A configuração da broca é 146 mm OD x 109 mm ID

Método 5: Amostragem em tubo de Shelby de formações moles ou muito moles. Este é um acessório que substitui o tubo interno e tem na extremidade inferior um tubo shelby que faz a amostragem à frente da broca. O bit é igual ao método 1

Método 6: Conjunto de perfuração de orifício completo, este é um anexo que substitui o tubo interno para fins não coring. A broca central é igual ao método 1 e a broca sem núcleo tem 101,6 mm de diâmetro. Para núcleo piloto à frente do cilindro GBS, é possível anexar um cilindro de diâmetro menor (T6-101 ou menor) no lugar da broca sem núcleo.


Funções de barril de núcleo fixo de grande diâmetro:

O conjunto de tubo interno trava dentro do cilindro de núcleo externo e é levantado para a superfície por um dispositivo ultrapassado conectado a um cabo de aço. O método de recuperação de cabo de aço melhora muito as taxas de produção em comparação com o método de testemunhagem convencional, mas também deixa o poço totalmente revestido em todos os momentos, garantindo a estabilidade do poço em geologia sensível.

Formulários:

GBSGrande Diâmetro Barrilete Wirelineé particularmente eficaz quando núcleos de alta qualidade são necessários em argila, areia ou formações fracas e soltas. O núcleo padrão de 102 mm é completamente retido em um forro de núcleo de PVC transparente e é facilmente extraído em uma única peça após cada execução do núcleo. Este sistema de barrilete altamente versátil é amplamente utilizado em trabalhos geotécnicos para obter testemunhos de grande diâmetro em uma ampla gama de formações geológicas.
