Concha de alargamentoBroca de diamante Para Exploração Geológica

A concha de alargamento é fixada com diamante natural ou sintético e é usada para acoplar a broca ao cilindro do núcleo. A sua principal função é alargar o furo até o diâmetro específico constante correto, o que garante folga adequada para o cilindro central e folga suficiente para a nova broca que substitui a antiga. Ele também atua como um estabilizador para a broca.

As cascas de alargamento de diamante são ferramentas de alargador muito importantes para serem usadas junto com brocas na perfuração do núcleo. Suas principais funções são manter o medidor do poço, melhorando a estabilidade das hastes de perfuração e protegendo a parte inferior da haste de desgaste excessivo.

Os alargadores do tipo helicoidal proporcionam boas passagens para o escoamento da água, a matriz é à prova de desgaste e sua vida útil é longa.

Conchas de Mandrilagem

A concha de alargamento é parte integrante de um sistema de perfuração de diamante e atua como um acoplamento entre a broca central e o cilindro externo. Ele retifica o furo até o tamanho adequado e estabiliza a parte inferior da coluna de perfuração.

ROSCHEN as conchas de alargamento são feitas com diamantes sintéticos e naturais de alta qualidade, embutidos em uma matriz altamente resistente. As pastilhas de carboneto de tungstênio resistentes à fricção encontradas nas bordas de ataque do anel fornecem proteção adicional e maior vida útil.

Cascas de alargamento especiais também estão disponíveis em comprimentos maiores para proteção aprimorada contra desvio do furo de perfuração. Disponíveis em 10 e 18 polegadas, esses produtos têm um número maior de pontos de contato do que as cápsulas de alargamento padrão e são especialmente projetados para obter retilinidade ideal. Eles representam o equilíbrio perfeito entre desempenho e valor.

Especial - 6 polegadas

A concha de alargamento de 6 polegadas (15 cm) apresenta um anel de diamante, que é padrão e eficaz na maioria dos furos de sondagem competentes. É usado para todo tipo de dureza de rocha ou condição de solo e é o requisito mínimo do alargador para fornecer estabilização mínima.

Um anel totalmente coberto com diamantes

Especial - 10 polegadas

Conchas de alargamento de 10 polegadas devem ser consideradas quando o desvio do furo de perfuração se torna um problema. Com dois anéis, eles fornecem um número maior de pontos de contato do que as cápsulas de alargamento padrão. Uma camada de 10 polegadas é uma boa escolha para perfuração subterrânea onde o espaço adequado pode ser um desafio e uma concha de alargamento de 18 polegadas pode ser um pouco demais.

2 anéis de diamante totalmente cobertos por diamantes para fornecer proteção aprimorada contra desvios do furo.

Especial - 18 polegadas

Os escareadores de 18 polegadas apresentam 4 anéis que fornecem estabilização adicional do barrilete que ajudará a controlar e reduzir o desvio. Eles apresentam anéis de diamante que cortam a rocha para alargar e estabilizar com eficiência a coluna de perfuração, bem como dois anéis adicionais para reduzir o atrito e o desvio.

2 anéis de diamante na frente com uma concentração maior de diamantes para manter o diâmetro preciso do furo.

2 outros anéis com uma concentração maior de coxins de carboneto para ajudar a estabilizar a coluna da haste.

Padrão

ROSCHEN Cascas de alargamento padrão fornecem desempenho ideal em requisitos de baixo torque com menos risco de desgaste prematuro. Fabricado com diamantes sintéticos de alta qualidade e uma matriz durável. Resistente à fricção, a matriz bem projetada oferece proteção extra e maximiza a vida útil.

Ideal para plataformas de perfuração de baixo torque frequentemente usadas em perfuração subterrânea

Superfície ativa máxima ajuda a limitar o desvio

Tamanho disponível:

Série \"Q \": AQ, BQ, NQ, HQ, PQ (tipo de front end e back end)

Série T: T36, T46, T56, T66, T76, T86

Série WF: HWF, PWF, SWF, UWF, ZWF

Série WT: RWT, EWT, AWT, BWT, NWT, HWT (tubo único / tubo duplo)

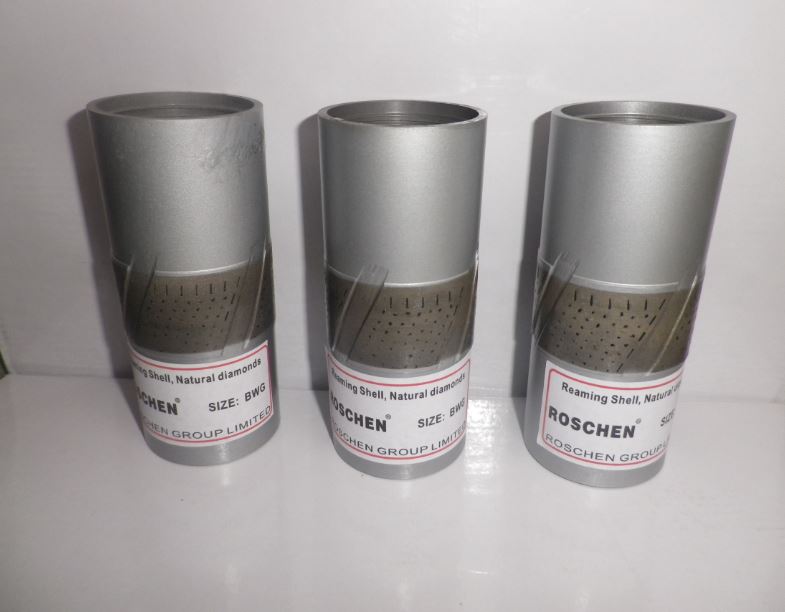

Série WG: EWG, AWG, BWG, NWG, HWG (tubo único / tubo duplo)

Série WM: EWM, AWM, BWM, NWM

Série T2 / T6: T256, T266, T276, T286, T2101 / T676, T686, T6101, T6116,

T6131, T6146, T6H

Outros: NMLC, HMLC, LTK48, LTK60, TBW, TNW, ATW, BTW, NTW, HTW, AQTK

NXD3, NXC, T6H, SK6L146, TT46, TB56, TS116, CHD101, EXT

Broca de diamante Wireline e escudo de alargamento

Tabela de Seleção:

Observações: Além dos produtos comumente usados ​​acima, vários produtos não padronizados e especiais estão disponíveis mediante solicitação do cliente.
