Como são medidos os tamanhos dos tubos de perfuração?

Número Browse:0     Autor:editor do site     Publicar Time: 2020-04-24      Origem:alimentado


A perfuração de recursos naturais como petróleo, gás e água requer uma variedade de ferramentas e equipamentos básicos para concluir o projeto com eficácia.tubo de perfuraçãoé uma dessas ferramentas. Para entender melhor o tubo de perfuração, veja como medir suas dimensões.

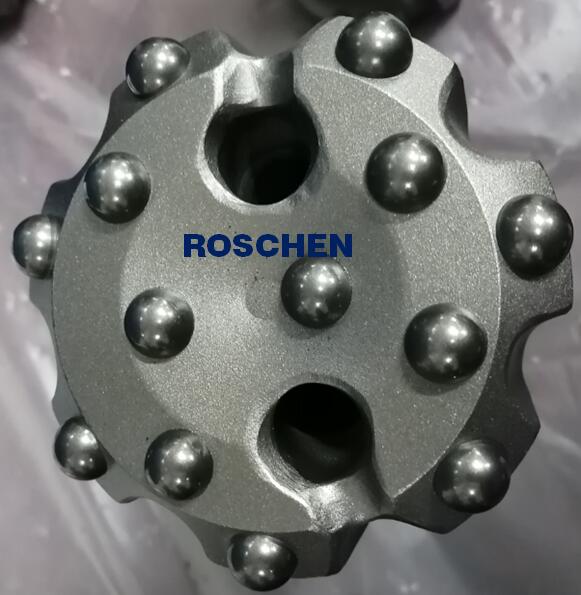

Broca DTH PD480-115


Este artigo contém os seguintes aspectos:


  • A introdução de tubos de perfuração

  • Como são medidos os tamanhos dos tubos de perfuração

  • Conclusão

1. A introdução de tubos de perfuração


O tubo de perfuração é um tubo de aço sem costura, respondendo por cerca de 95% do comprimento da coluna de perfuração. Para maior clareza, uma coluna de perfuração é usada para realmente perfurar para extrair recursos. O tubo de perfuração é oco, permitindo que o fluido de perfuração flua livremente por todo o tubo de perfuração e conclua com sucesso o processo de bombeamento. O tubo de perfuração é construído para fornecer torque de perfuração ao longo do comprimento do tubo de perfuração, geralmente vários quilômetros. Eles também são resistentes a mudanças de pressão e precisam ser capazes de suportar o peso total dos componentes de perfuração mais profundos. O tubo de perfuração é soldado através de juntas de ferramentas roscadas, juntas de ferramentas de luva e juntas de ferramentas de pino. Essas juntas são usadas na parte superior da coluna de perfuração para bombear fluido e transferir torque para a broca. O tubo de perfuração deve ser capaz de suportar tremendas pressões internas e externas, torção, curvatura e vibração. O tubo de perfuração pode ser usado muitas vezes durante a extração e refino de petróleo e gás.


2.Como são medidos os tamanhos dos tubos de perfuração?


1. A junta individual do tubo de perfuração é chamada de \"única \". Em seguida, determine ainda o \"único \" de acordo com o comprimento. Especificamente, o comprimento é identificado usando o intervalo de comprimento API de três partes, então o comprimento é dividido em 1, 2 ou 3. O comprimento mais comum do tubo de perfuração é o intervalo 2. Isso é importante porque ao determinar a profundidade do furo, você precisa considerar exatamente o comprimento da coluna de perfuração, incluindo o comprimento do tubo de perfuração. O tubo de perfuração é fabricado em uma variedade de tamanhos e materiais, o que significa que existe a haste de perfuração perfeita para o seu projeto. Semelhante ao intervalo de comprimento API, também existem classes API agrupadas, dependendo do tamanho e do material do tubo de perfuração. Medição de nível API de limite de elasticidade, resistência à tração, corpo do tubo de perfuração e juntas de ferramentas. A classe API é baseada em inspeção, o que é particularmente importante após o uso do tubo de perfuração. Testes ultrassônicos e uma variedade de outras ferramentas podem ser usados ​​para fornecer essas faixas de medição.


2. A tecnologia de medição fotoelétrica é um assunto emergente desenvolvido nos últimos anos. Ele usa sensores CCD para capturar e converter imagens detectadas em sinais digitais e, em seguida, usa software de computador avançado e tecnologia de hardware para processar os sinais digitais das imagens para obter as informações necessárias. Em comparação com a medição manual, a maior vantagem da medição fotoelétrica é precisa, rápida, confiável e digital. Atualmente, a tecnologia de medição fotoelétrica tem sido amplamente utilizada na detecção de diâmetro externo. O calibrador fotoelétrico pode ser usado para detectar o diâmetro externo do tubo de perfuração.


3. O diâmetro externo pode ser inspecionado online durante a produção. Ao mesmo tempo, também pode ser verificado off-line para medir o desgaste do tubo de perfuração. Considerando que o diâmetro do tubo de perfuração é relativamente grande e limitado pelo campo de visão e resolução, se apenas um conjunto de sondas fotoelétricas for usado, é difícil garantir a precisão da medição. Portanto, um conjunto de tecnologia de medição de sonda dupla ajustável foi desenvolvido. A vantagem é que a distância da sonda pode ser ajustada durante a medição de uma ampla gama de diâmetros externos para obter a medição de hastes de perfuração multipadrão. O sistema de medição usa duas sondas CCD colocadas em paralelo, com o mesmo desempenho. Ao trabalhar, as bordas superior e inferior da haste de perfuração são iluminadas com fontes de luz paralelas e capturadas em dois CCDs, respectivamente.


Calibres de grande diâmetro são instalados na linha de produção de tubos de perfuração para medição online, medição de dados em tempo real e análise de seu diâmetro e produção de alta precisão das dimensões do diâmetro externo. Além disso, se você precisar medir, também pode usar um calibrador de grande diâmetro com sondas duplas. O espaçamento da sonda pode ser ajustado automaticamente simplesmente inserindo comandos de controle.


A medição da haste de perfuração usa o compasso fotoelétrico para medição automática online, o que pode melhorar a precisão da medição, a qualidade do produto e facilitar o ajuste oportuno do status de produção. Ao mesmo tempo, ele também pode realizar análises de dados para facilitar os funcionários a ajustar o status de produção do tubo de perfuração para obter uma produção de alta qualidade.


3. Conclusão


Os tubos de perfuração são dimensionados de acordo com suas necessidades, e nossa empresa é muito experiente nesta área, possuímos tecnologia e equipamentos avançados. Se nos escolher, ficaremos muito honrados e não o deixaremos na mão.
