Roschen Global
 |
| Quantidade: | |
|---|---|
3 1/2 \"4 \" 4 1/2 \"
ROSCHEN
ROS-RP-3 1/2" 4" 4 1/2"
Descrição do Produto

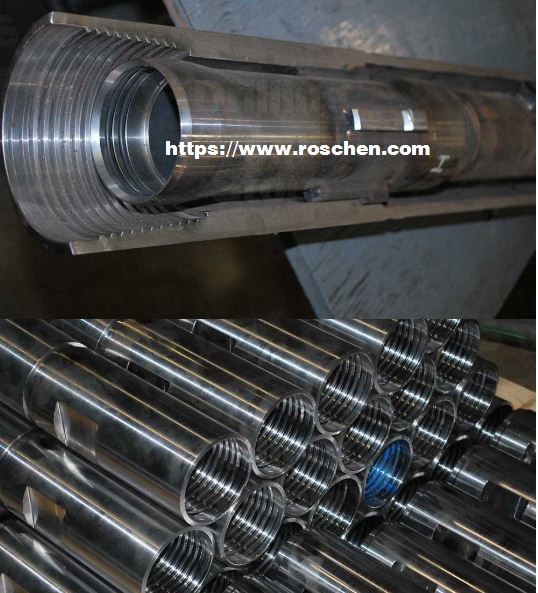

Haste de perfuração de circulação reversa ou tubo de perfuração
A perfuração de circulação reversa, ou perfuração RC, usa hastes com tubos internos e externos, os fragmentos de perfuração são retornados à superfície dentro das hastes. O mecanismo de perfuração é um pistão pneumático alternativo conhecido como martelo acionando uma broca de aço de tungstênio.
A haste de perfuração de circulação reversa tem quatro roscas que aumentam o tempo de operação da máquina. O objetivo das duas roscas extras é permitir que o tubo interno seja substituído no campo. Também permite que o perfurador substitua o tool joint em caixa por um novo tool joint, sem solda e pode ser feito no local. - Usamos juntas ferramenta de liga 4130 com rosca térmica; esta liga permite ao sondador empregar um programa de revestimento duro sem medo de amargura. Usamos uma seção intermediária de micro-liga (corpo médio), ST52V, 90KS1 MIL VLD que possui uma resistência à abrasão superior. - A seção mediana de nosso tubo interno (corpo médio) é um tubo mecânico de parede pesada, não um tubo. O tubo interno é fixo e não vibra na maioria das condições. As extremidades do tubo interno são feitas de uma liga tratada termicamente e a extremidade macho é finalizada à máquina após a soldagem para um alinhamento perfeito. - Os retentores do o-ring absorvem as forças de percussão para eliminar problemas decorrentes da transferência de cargas de vibração e torque para o tubo externo.
Tamanhos disponíveis (diâmetro externo)
ESPECIFICAÇÕES DA HASTE DE PERFURAÇÃO DE CIRCULAÇÃO REVERSA | |||||||
Tipo de linha | Remet | Remet | Remet | Metzke | Metzke | Matriz | Matriz |
Rod O.D. | 3 1/2 \" | 4 \" | 4 1/2 \" | 4 \" | 4 1/2 \" | 4 \" | 4 1/2 \" |
Tubo externo O.D. | 88,9 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm |
Tubo externo I.D. | 81,8 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm |
Tubo externo W.T. | 5,3 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm |
Tubo interno O.D. | 38,1 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm |
Tubo interno I.D. | 32,6 mm | 45,3 mm | 58mm | 45,3 mm | 58mm | 45,3 mm | 58mm |
Tubo interno W.T. | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm |
Spanner Flat | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm |
Peso 3,0m | 75kg. | 75kg. | 95kg. | 75kg. | 95kg. | 75kg. | 95kg. |
Peso 6,0 m | 120kg. | 150kg. | 168 kg. | 150kg. | 168 kg. | 150kg. | 168 kg. |
A circulação reversa é conseguida soprando ar para baixo no anel da haste, a pressão diferencial criando elevação de ar da água e cortes no tubo interno que está dentro de cada haste. Ele chega à caixa deflectora no topo da coluna de perfuração e então se move através de uma mangueira de amostra que é conectada ao topo do ciclone.
Os fragmentos e cascalhos de perfuração percorrem o interior do ciclone até que caiam por uma abertura no fundo e sejam coletados em um saco de amostra. Para qualquer furo, haverá um grande número de sacos de amostra, cada um marcado para registrar a localização e a profundidade de perfuração em que a amostra foi obtida.
A série coletada de fragmentos e cascalhos de amostra são posteriormente levados para análise para determinar a composição mineral do furo de perfuração. Os resultados da análise de cada saco individual representam a composição mineral em um determinado ponto de amostra no orifício de perfuração. Os geólogos podem então pesquisar a análise do solo perfurado e tomar decisões sobre o valor do depósito mineral geral.
