Levantador de núcleo Mazier com barrilete Mazier 101 mm

O barrilete Mazier automático é projetado para obter amostras não perturbadas em solos muito macios.

1. Este tipo de barrilete é amplamente utilizado em algumas partes da Europa e Australásia e é relatado para dar 100% de recuperação em formações moles, como areias, siltes e margas.

2. Está disponível em orifícios de 101 mm (núcleo de 74 mm) e pode ser usado em conjunto com os cilindros de núcleo T2-101 e T6-101, que são mais adequados para rochas duras.

3. O núcleo de 74 mm de diâmetro obtido com o mazier é compatível com o aparelho de teste triaxial de laboratório comumente usado.

Dados técnicos

Sub cross-over necessário para hastes de perfuração que não combinam com a conexão de rosca na cabeça do cilindro central

Vantagens:

1. Amostras de núcleo não perturbadas de solo mole 0,1 MPa

2. Coeficiente de parede nula

Chave para as peças principais do conjunto do barril principal Mazier

O barrilete completo consiste em:

1. Cabeça do tambor central

2. Tubo externo 1,0 m

3. Tubo interno 1,0 m

4. PVC Coreliner

5. Levantador de núcleo de cesta

6. Sapato de corte

7. T.C. Bit central

Descrição da função do cilindro central Mazier

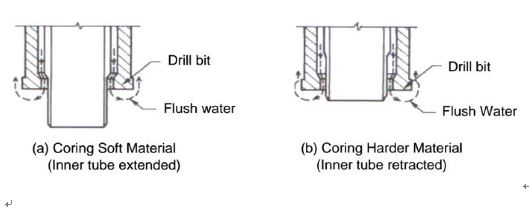

1. Este cilindro central Mazier tem um conjunto de tubo interno com mola. Ao perfurar em formações macias, a caixa do levantador de núcleo se projeta até 50 mm na frente da broca e atua como uma sapata de corte. O núcleo macio é protegido da descarga de água (consulte a Figura a).

2. Ao perfurar materiais mais duros, o tubo interno com mola fica sob pressão e o tubo interno retrai, então agora a caixa do levantador de núcleo assume uma posição normal (consulte a Figura b).

3. Um coreliner de PVC é usado dentro do tubo interno para reter o núcleo e um coletor de \"cesta \" pode ser usado para evitar que materiais macios escorreguem.
