Martelo de perfuração DTH de 3 polegadas

O martelo de ROSCHEN 3 \"é projetado com tecnologia comprovada para desempenho no topo da escala de desempenho em comparação com outras ferramentas no mercado. A escolha do martelo certo é amplamente determinada pelo tamanho do orifício e pelo tipo de formação rochosa. , o tamanho do martelo deve corresponder ao máximo possível à dimensão do furo necessária, deixando espaço apenas para os cortes para evacuar o furo.
Status de disponibilidade:
Quantidade:
  • ROS-R3-D
  • ROSCHEN
  • R3-D

Descrição do Produto


Martelo DTH 3 \"

Descrição do Produto:

O martelo de ROSCHEN 3 \"é projetado com tecnologia comprovada para desempenho no topo da escala de desempenho em comparação com outras ferramentas no mercado. Essas ferramentas são excelentes para todos os tipos de aplicações de perfuração, incluindo geotérmica residencial, perfuração de pedreiras de produção , perfuração sísmica e perfuração para pequenas construções.

A faixa ideal de tamanho de orifício para perfuração com DTH é de 90 mm a 254 mm (3 ½ \"- 10 ″). Orifícios de explosão menores são geralmente feitos com martelo superior e orifícios maiores geralmente usam máquinas rotativas.

Em outras aplicações, como perfuração de fundação, os martelos DTH podem ser usados ​​com uma única broca em furos de até. 750 mm (30 ″). Com várias unidades de martelo CD (Brocas Cluster), faça furos de até 70 ″ ou 1778 mm.

Como regra geral, o menor diâmetro de orifício que um martelo DTH pode perfurar é seu tamanho nominal. Um martelo de 4 polegadas fará um orifício de 4 polegadas (102 mm). O fator limitante é o diâmetro externo do martelo, porque, à medida que o diâmetro do furo diminui, o fluxo de ar é restringido. O tamanho máximo do furo para perfuração de produção é o tamanho nominal do martelo mais 1 polegada, portanto, para um martelo de 4 polegadas, o tamanho máximo do furo é de 5 polegadas (127–130 mm).

A escolha do martelo certo é amplamente determinada pelo tamanho do buraco e tipo de formação rochosa. Idealmente, o tamanho do martelo deve corresponder ao máximo possível à dimensão do furo necessária, deixando espaço suficiente para os cortes para evacuar o furo.

Especificações

Métrica

Imperial

Diâmetro externo do martelo

77mm

3,03 \"

Comprimento do martelo (menos broca, cabeça traseira, ombro até o mandril)

865mm

34 \"

Chave Inglesa Traseira Tamanho Plano

64mm

2,5 \"

Tipo de haste da broca


DTD3.5

Tamanho mínimo de bits

85mm

3,35 \"

Peso do martelo (menos bits)

22,3 kg

49 libras

Peso da broca de perfuração (120 mm / 4 3/4 \")

5,0 kg

11 libras

Peso do pistão

4,1 kg

9 libras

Cabeça traseira afastada

0,75 mm

0,030 \"

Torque de compensação

3050-4050 NM

2250-3000 FT Lbs

Limite reverso da luva de desgaste

Não reversível


Limite de descarte de manga de desgaste

72,0 mm

2.835 \"

Pacote de ar mínimo recomendado

47 l / s a ​​6,9 Bar

100 cfm @ 100 psi

Estrutura de 3 polegadas do martelo DTH

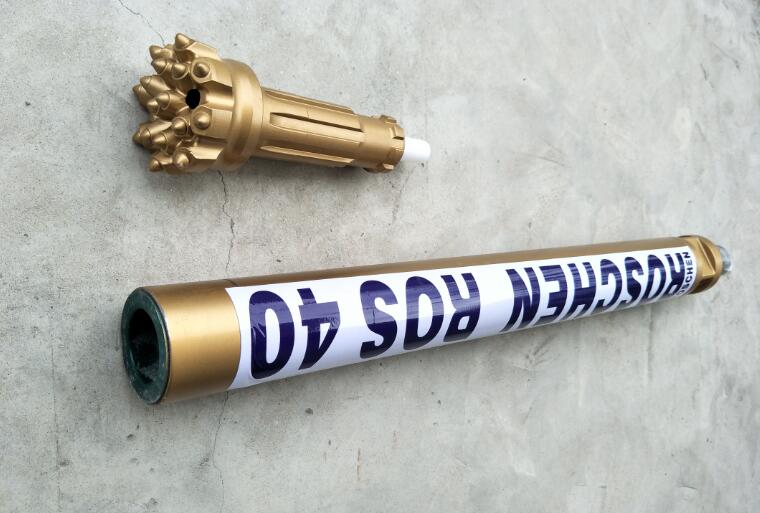

Brocas DTH

Principais recursos e benefícios

• Recursos patenteados maximizam a produção de energia e reduzem os requisitos de serviço.

• Menos componentes internos minimizam os requisitos de serviço.

• O design de alta frequência sem valor garante uma operação suave.

• Manga de desgaste endurecida para ótima resistência ao desgaste, mesmo nas condições mais abrasivas.

• As roscas de arranque múltiplo na cabeça traseira e mandril garantem fácil acoplamento / desacoplamento do martelo.

• O sistema de montagem interno exclusivo elimina a necessidade de calços de desgaste e ferramentas especiais de montagem.

• Todos os componentes internos críticos são tratados termicamente sob estrito controle para maximizar a longevidade da ferramenta.

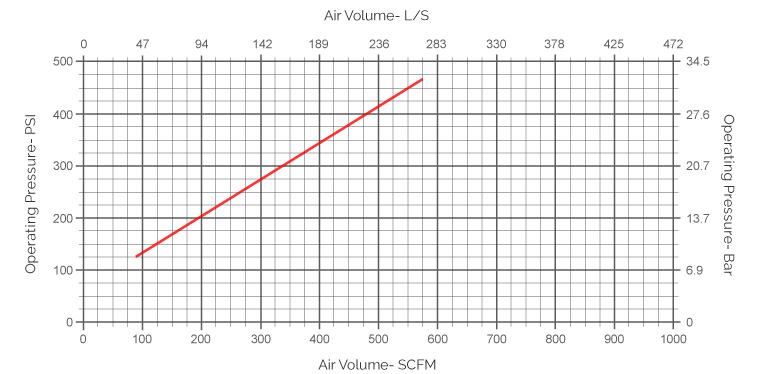

Tendência de consumo de ar

Martelo DTH 3 polegadas de consumo de ar


DthMarteloEspecificações das ferramentas de perfuração:

ROSCHEN Especificações dos martelos DTH


Tamanho do Martelo

Bit Shank

ROSCHEN Código

Thread de conexão

Bit adequado

Pressão no trabalho

Consumo de ar



2 \"

BR2

ROS 11

ROS 22

Caixa RD50

70-90mm

0,7-1,75Mpa

0,7Mpa

4,5m3 / min


1.0Mpa

4m3 / min


1,4 MPa

5m3 / min


3 \"

DHD3.5

ROS 32

API 2 3/8 \"Reg

90-110mm

1.0-1.5Mpa

1.0Mpa

4,5m3 / min


COP32 / COP34


M30

1.5Mpa

9m3 / min


4 \"

DHD340

ROS 34

API 2 3/8 \"Reg

110-135mm

1,0-2,5 MPa

1.0Mpa

6m3 / min


COP44


QL40


SD4

1.8Mpa

10m3 / min


M40

2,4 MPa

15m3 / min


5 \"

DHD350

ROS 52

ROS 54

API 2 3/8 \"Reg / API 3 1/2 \" Reg

135-155mm

1,0-2,5 MPa

1.0Mpa

9m3 / min


COP54


QL50


SD5

1.8Mpa

15m3 / min


M50

2,4 MPa

23m3 / min


6 \"

DHD360

ROS 62

ROS 64

API 3 1/2 \"Reg

155-190mm

1,0-2,5 MPa

1.0Mpa

10m3 / min


COP64


QL60


SD6

1.8Mpa

20m3 / min


M60

2,4 MPa

28,5m3 / min


8 \"

DHD380

ROS 82

ROS 84

API 4 1/2 \"Reg

195-254mm

1,0-2,5 MPa

1.0Mpa

15m3 / min


COP84


QL80

1.8Mpa

26m3 / min


SD8

2,4 MPa

34m3 / min


M80 / M85


10 \"

SD10

ROS 100

API 6 5/8 \"Reg

254-311 mm

1,0-2,5 MPa

1.0Mpa

22m3 / min


Numa100

1.8Mpa

40m3 / min


ROS 100

2,4 MPa

55m3 / min


12 \"

DHD1120

ROS 120

API 6 5/8 \"Reg

305-445mm

1,0-2,5 MPa

1.0Mpa

30m3 / min


SD12

1.8Mpa

56m3 / min


Numa120

2,4 MPa

78m3 / min


Notas: Qualquer tamanho especial de bits DTH estará disponível mediante solicitação.
