O que é barris de núcleo convencionais?

Número Browse:0     Autor:editor do site     Publicar Time: 2020-05-29      Origem:alimentado


Núcleos são definidos como corte e remoção de amostras de rocha cilíndrica de um poço. O testemunhagem fornece ao operador uma amostra relativamente não danificada ou seção transversal da rocha reservatório. Ao obter testemunhos, os geólogos podem estudar a porosidade e a permeabilidade das rochas subterrâneas. Coring convencional e coring de parede lateral são os dois métodos de testemunhagem mais comumente usados. Coring convencional usa um componente chamado de \"barrilete\"que consiste em uma coluna de perfuração que se estende até o fundo do furo. O tubo central tem um tubo interno oco, e o tubo externo e a coluna de perfuração giram em torno dele e permanecem estacionários. Para reduzir os danos ao núcleo, o operador pode Use uma cobertura de fibra de vidro ou borracha. Broca de núcleo especial é usada para o corte. A superfície do furo da broca oca tem diamante natural ou superfície de corte PDC

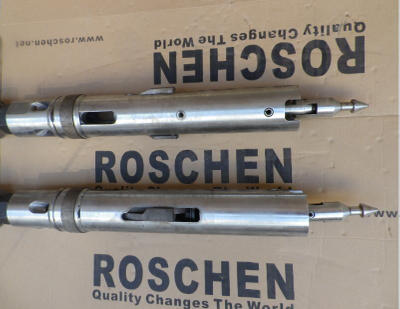

wireline-core-barrel-application


Este artigo contém os seguintes aspectos:


  • A introdução de barris centrais convencionais

  • A aplicação de barris de núcleo convencionais

  • Conclusão

1. A introdução de barris centrais convencionais


Em alguns projetos de perfuração, como aplicações de furos curtos e engenharia geotécnica, sistemas de cabos complexos podem não ser necessários e sistemas de testemunhagem convencionais ainda podem ser opções adequadas. A área de uso é principalmente a perfuração para fins de investigação rasa e no local, classificada como: tubo de núcleo único B e tubo de núcleo duplo T de acordo com o tipo de formação e as características de amostra de núcleo exigidas.


Para amostragem de testemunho sem perturbações, é recomendado o uso de tubo duplo T6S. Tubos tubulares convencionais de padrão métrico também são produzidos através da coleta de matérias-primas de alta tecnologia e alta qualidade. O tubo central é projetado com um sistema de manga elástica. A manga elástica pode ajudar o núcleo a se recuperar e manter o estado original do núcleo.


2. A aplicação de barris de núcleo convencionais


1. Cilindros de núcleo CONVENCIONAIS DOUBLE TUBE:


Barriletes da série TT

cilindro central de parede ultrafina, 46 mm e 56 mm de diâmetro, adequado para operações de mineração subterrânea. esses barris de núcleo requerem pressão e torque de alimentação relativamente leves, o que significa que eles são cortados de forma eficaz com brocas de diamante leves em altas velocidades de rotação.


Barriletes da série T2

com diâmetros de 46,56,66,76,86 e 101 mm podem ser fornecidos para fins de exploração geral. a área de corte desses barris é relativamente pequena e, portanto, pode penetrar rapidamente, especialmente em formações rochosas mais duras. Precisa ser enxaguado com água ou polímero, usado com o invólucro métrico.


Barriletes da série T6

A série T6 é uma continuação da série T2, mas é projetada para ser mais robusta e tem um diâmetro maior de 76,86,101,116,131 e 146 mm para fins de exploração geral. Água, lama ou ar podem ser usados ​​como meio de lavagem, mas ao usar ar, recomenda-se usar brocas e juntas grandes para ter espaço suficiente para remover os cortes. Usado com o gabinete métrico. O cilindro central T6H é o equivalente imperial do tipo T6-101, que é quase exatamente o mesmo em design, mas o diâmetro externo é um pouco menor e pode ser carregado no alojamento HW ou HX.


Tubos centrais da série T6S

Esses barris têm um tubo interno dividido em alumínio projetado para uso em formações muito soltas em engenharia geotécnica. O tubo interno dividido é combinado com a ponta de descarga e a amostra não é perturbada. Há um grande espaço anular entre o tubo interno e externo para a descarga de lama e ar. Os diâmetros disponíveis são 101 e 131 mm.


Barrilete da série WF / WG

Tambor de núcleo geotécnico, diâmetro DCDMA N, H, P e S. A série WF é projetada para núcleo de rocha macia usando brocas de drenagem de superfície com água ou lama como meio de lavagem. A série WG usa brocas de núcleo de descarga interna projetadas para rochas ligeiramente mais duras. As brocas têm uma área de coroa relativamente grande em comparação com as séries métricas T2 e T6, o que tende a reduzir a taxa de penetração e causar um desgaste mais rápido da broca em rochas mais duras. O projeto do cabeçote era bastante primitivo, usando apenas rolamentos axiais simples, de modo que eles não giravam tão suavemente quanto o barrilete mais moderno.


2. Tambor triplo convencional


O barrilete triplo é projetado para maximizar a recuperação do núcleo na investigação de campo, exploração de núcleo e programa de perfuração. O cilindro triplo pode ser feito de tubos de aço separados (como os tubos centrais \"Triefus \" NMLC e HMLC) que são fixados ao tubo interno ou tubos plásticos transparentes chamados \"Coreliner \" ou \"Triplex \" sistemas. O \"forro de núcleo \" de PVC semirrígido transparente pode ser usado para converter muitos cilindros de núcleo convencionais de tubo duplo em tipos de três tubos. Esses tubos finos de PVC são inseridos no tubo interno antes de cada núcleo ser executado. Depois que o cilindro central é removido do orifício, o coreliner (agora incluindo o núcleo do orifício de perfuração) pode ser rápida e integralmente removido simplesmente prendendo a extremidade inferior da camisa e liberando-a do tubo interno com um alicate. Este método pode alcançar uma recuperação do núcleo de 100%, mesmo em formações difíceis. A broca, a talha central e o alojamento da talha precisam reduzir ligeiramente o diâmetro interno ao usar coreliners.


3. Conclusão


Hoje, na maioria dos projetos de levantamento geotécnico e de campo que requerem amostragem de núcleo, os furos são normalmente especificados em profundidades que variam de 30 a um máximo de 100 metros. Para esses projetos, o sistema de perfuração mais comum é o barrilete tradicional, e cada série de barrilete tem um uso específico. Se você quiser saber mais, entre em contato.
