Projeto e operação de um cilindro central estendido.

Número Browse:0     Autor:editor do site     Publicar Time: 2020-06-08      Origem:alimentado

O estendidobarrileteO sistema de coring da (XCB) é usado em estudos sedimentológicos, climáticos e paleoceanográficos. O barrilete estendido é geralmente usado quando a formação se torna muito dura para o núcleo do pistão ou quando sua dureza não é suficiente para permitir o uso do barrilete rotativo (RCB) para uma colheita eficaz.

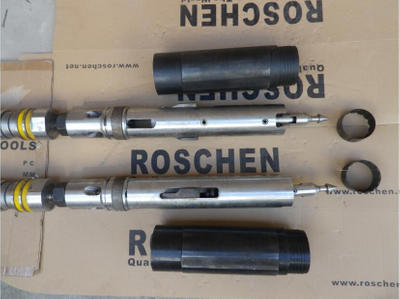

NTW-core-barrel


Este artigo contém os seguintes aspectos:


  • Operações de barrilete estendido

  • Características de design

  • Conclusão

1. Operações do cilindro central estendido


O desenvolvimento do barrilete estendido visa a recuperação de sedimentos, onde o sedimento é muito duro para o núcleo do pistão e núcleos não perturbados nessas zonas de sedimento. A porção estendida do carregamento da mola cruza a broca de modo que o barrilete estendido se projete até 7 polegadas abaixo da broca para capturar os sedimentos macios antes de ser perturbado pelo jato de água. Sedimentos mais duros forçarão o tubo de perfuração a retrair a broca para protegê-la. Além disso, a extensão da carga da mola pode reduzir a carga de impacto adverso devido ao movimento da broca. Portanto, mesmo na maioria dos sedimentos duros e basaltos, o núcleo do barrilete estendido ainda supera o do núcleo rotativo. No entanto, após o corer de tipo de pistão avançado (apc) atingir seu limite, ele pode usar o mesmo bha e broca para continuar a perfuração no mesmo furo, antes que a viagem da coluna de perfuração seja substituída para caber no bha no intervalo estendido do barrilete atual o comprimento é de 13,4 m (44,1 pés) da parte inferior da sapata cortada até o topo do bloco de travamento, a pilha de molas de disco está desatualizada, retida apenas como uma mola de compressão de reserva não experimentada que produzirá problemas inesperados. B. componentes principais de cima para baixo dos subconjuntos principais incluem trava, seção de faixa de ação hex spline, eixo de mola com mola de compressão em espiral, liberação rápida, escape confucius, cilindro central com bucha central de transformação não rotativa e botas de corte.


2. Características de design


1. Trava


A trava foi desenvolvida especificamente para uso com o cilindro central estendido, mas pode ser usada com qualquer outra ferramenta que requeira uma prensa ou mecanismo de acionamento. O diâmetro do corpo da escotilha é de 3/4 de polegada. Dois cães Lacky são travados em 5 polegadas de diâmetro. Quando o barrilete estendido entrou na tubulação, as travas foram forçadas na mola (taxa = 100 libras / polegada) até que caíram na área do pescoço de tração. O cão ainda está frustrado no furo de 41/8 \"conforme a ferramenta se move ao longo do tubo. A escotilha é expandida para 51/2 \" ID no BHA; quando o barrilete estendido pousou, a trava estava na seção. A mola força o cão a travar no ponto alto do pescoço. Se uma força para cima for aplicada à ferramenta, mova. Quando a ferramenta precisa ser liberada para recuperação. Overshoot é abaixado pela linha para travar o pescoço da cabeça. Um puxão no fio remove o pescoço de puxar de debaixo da garra de travamento, e a garra entra na ferramenta de liberação por baixo da manga de pano.


2. Seção de escopo hex splined


O eixo hexagonal do par de acionamento da rosca externa é semelhante ao contorno da cabeça da rosca hexagonal interna e pode fornecer até 8 polegadas de deslocamento axial enquanto fornece torque continuamente.


3. Primavera


Uma mola de compressão em espiral de 34 polegadas de comprimento com uma rigidez de 250 lb / em inicialmente mantendo o barrilete estendido totalmente esticado. A força de compressão de 2.000 lb comprimirá a ferramenta em 8 polegadas, ponto em que o ombro de acionamento convexo se encaixa no hexágono interno côncavo.


4. Mecanismo de liberação rápida


Atualmente, tanto o cilindro de testemunho estendido quanto o apc usam dispositivos de liberação rápida, o que encurta o tempo de retorno entre os núcleos contínuos, fornecendo uma ferramenta rápida para conectar e desconectar o tubo de núcleo da parte superior da ferramenta. As partes convexas e côncavas engatam e giram 90 ° para travar juntas.


5. Vent Sub


Válvula de escape Vent Sub é equipado com uma válvula de retenção unilateral que, quando o núcleo entra, permite que o fluido drene do cilindro do núcleo para o anel do cilindro, mas impede o fluxo na direção oposta para proteger o núcleo de ser lavado durante o processo de recuperação.


6. Não rotação do revestimento central


Um núcleo de até 9,8 m (32,1 pés) pode ser recuperado no revestimento de núcleo de butirato padrão. A extremidade inferior do Vent Sub fornece um anel interno para o dispositivo de rolamento conhecido como Liner Hanger, que é o suporte superior para o revestimento central. O diâmetro externo cai de 3 polegadas para 27/8 polegadas com uma extensão de 6 polegadas e a parte inferior é montada em uma bucha de baixo atrito. O revestimento de diâmetro externo de 2,817 polegadas não é rígido e pode dobrar livremente até tocar a parede interna do cilindro em qualquer lugar. Essa resistência indutiva adicional é considerada um problema menor em comparação com a complexidade causada pelo uso de revestimentos não padronizados.


7. Sapato de corte


O XCB usa botas de corte integradas para aparar o núcleo. as botas estão localizadas na frente da broca principal, o que reduz o \"desgaste \" do núcleo (isto é, danos ao núcleo causados ​​pela água pulverizada do bocal da broca principal). Benefícios: Aumenta a recuperação do núcleo e reduz a interferência do núcleo em formações suaves a médias duras.


3. Conclusão


Acreditamos que por meio do acima, você já deve conhecer o projeto e a operação do núcleo estendido. Se você tiver alguma dúvida, não hesite em nos contatar.
