Que tipo de tubo de perfuração pode ser dividido em?

Número Browse:10     Autor:editor do site     Publicar Time: 2020-09-18      Origem:alimentado

Inquérito

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

otubo de perfuraçãoé um tubo de aço com rosca na cauda, ​​que é usado para conectar o equipamento de superfície da plataforma de perfuração e o equipamento de perfuração e retificação ou dispositivo de fundo de poço localizado na extremidade inferior do poço de perfuração. O objetivo do tubo de perfuração é transportar a lama de perfuração para a broca e, juntamente com a broca, elevar, abaixar ou girar o dispositivo de fundo de poço.

Este artigo contém o seguinte:

As principais características do tubo de perfuração

Classificação do tubo de perfuração

Especificação do tubo de perfuração

1. As principais características do tubo de perfuração

O tubo de perfuração é um tubo de aço com uma rosca na cauda, ​​que é usado para conectar o equipamento de superfície da plataforma de perfuração e o equipamento de perfuração e moagem ou dispositivo de fundo de poço no fundo do poço de perfuração. O objetivo do tubo de perfuração é transportar a lama de perfuração para a broca e, juntamente com a broca, elevar, abaixar ou girar o dispositivo de fundo de poço. O tubo de perfuração deve ser capaz de suportar grandes pressões internas e externas, torções, dobras e vibrações. Durante a extração e refino de petróleo e gás, o tubo de perfuração pode ser usado várias vezes.

O tubo liso e o material do tubo de aço original são transformados em hastes de perfuração após várias etapas de processamento. Primeiro, através do processamento da etapa de espessamento do tubo de aço, a superfície externa do tubo liso é dobrada para dentro e a parede do tubo de aço é engrossada. Na próxima etapa, os fios são processados ​​e revestidos com cobre que aumenta a resistência. Em seguida, realize a inspeção de controle de qualidade não destrutiva, seguida da soldagem das juntas dos tubos de aço. Em seguida, o corpo do tubo será submetido a tratamento térmico de soldagem e tratamento final de soldagem para eliminar a tensão residual de soldagem. Antes de pintar e embalar o tubo de perfuração acabado, alguns outros testes devem ser realizados no tubo de aço acabado, incluindo teste de dureza, teste de pressão e teste não destrutivo. O comprimento do tubo de perfuração é geralmente de cerca de nove metros.

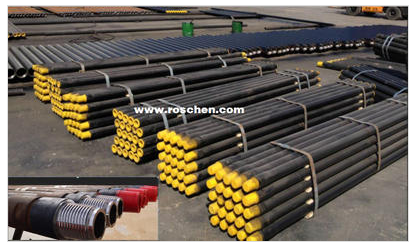

tubo de perfuração

2. Classificação do tubo de perfuração

O tubo de perfuração é dividido em três tipos: tubo de perfuração quadrado, tubo de perfuração e tubo de perfuração ponderado. A sequência de conexão é tubo de perfuração quadrado (1 peça) + tubo de perfuração (n peças, determinado pela profundidade do poço) + tubo de perfuração ponderado (n peças, determinado pelo design da combinação da ferramenta de perfuração).


Tubo de perfuração quadrado

O tubo de perfuração quadrado está localizado na extremidade superior da coluna de perfuração e existem dois tipos de quadrado e hexagonal.

efeito

①Ao perfurar, o tubo de perfuração quadrado coopera com o núcleo e o núcleo da plataforma giratória para transmitir o torque de rotação do solo para a haste de perfuração para conduzir a coluna de perfuração e a broca para girar;

② suportar todo o peso da coluna de perfuração;

③ Canal para circulação do fluido de perfuração.

estrutura

O tubo de perfuração quadrado é composto de juntas superiores e inferiores e partes do corpo do tubo. A parte do corpo do tubo é de estrutura quadrada ou hexagonal (a perfuração de petróleo é principalmente de estrutura quadrada); a junta superior é a junta esquerda da rosca fêmea esquerda (fivela reversa), que é conectada à torneira, e a rosca fêmea esquerda é impedida de ser revertida durante a rotação; É uma rosca macho destra conectada com uma haste de perfuração. Ao trabalhar, a extremidade superior da barra Kelly está sempre acima da superfície da mesa giratória e a parte inferior está abaixo da superfície da mesa giratória.


Tubo de perfuração

efeito

A haste de perfuração é o componente básico da coluna de perfuração. Sua principal função é transmitir torque e fornecer fluido de perfuração, e o poço é continuamente aprofundado pelo alongamento gradual do tubo de perfuração. Portanto, o tubo de perfuração ocupa uma posição muito importante na perfuração de petróleo.

estrutura

Estrutura do tubo de perfuração O tubo de perfuração é feito de tubo de aço Wufeng e a espessura da parede é geralmente de 9 a 11 mm; o corpo do tubo e a junta são compostos por duas partes do corpo do tubo de perfuração e a junta do tubo de perfuração, soldadas a topo por soldagem por fricção.


Tubo de perfuração ponderado

O tubo de perfuração com peso é semelhante a um tubo de perfuração de petróleo e também é uma coluna de aço oca com um comprimento de cerca de 10 metros. No entanto, o peso de um único tubo é mais pesado do que o de um tubo de perfuração de petróleo e a espessura da parede é 2 a 3 vezes maior que a do tubo de perfuração. O tubo de perfuração mais pesado é conectado entre o tubo de perfuração e o colar de perfuração. Ele também pode substituir parte do colar de perfuração, mas sua suspensão é simples, a operação de elevação e abaixamento é conveniente e o tempo de elevação e abaixamento pode ser economizado.

3. Especificação do tubo de perfuração

De acordo com os regulamentos do American Petroleum Institute (API), os tubos de perfuração são divididos em três categorias de acordo com o comprimento (L): a primeira categoria: 5.486-1.706m (18-2222ft); a segunda categoria (comumente usada): 8,230 -9,144m (27-30 pés); a terceira categoria: 11,582 a 13,716m (38 a 45 pés). As hastes de perfuração também podem ser classificadas pelo diâmetro externo. Tamanhos de tubos de perfuração comumente usados ​​(D): 88,9, 114,3, 127 mm (geralmente expressos em tamanhos em polegadas: 3 1/2 ″ 4 ½ ″ 5 ″).
