Sistema de perfuração de avanço de revestimento excêntrico

Os sistemas ODEX são as soluções mais econômicas para perfuração de revestimento em condições médias de solo. Eles são muito populares com empreiteiros de perfuração para revestimento em poços de água, poços geotérmicos, furo de argamassa de tipo mini médio de construção, projeto de barragem e porto e trabalho de microestacas rasas. Devido à engenhosa asa de alargamento, a broca é recuperável e pode ser usada novamente. ODEX é ideal para furos curtos em estéril homogêneo, graças às vantagens notáveis ​​como estrutura simples, operação fácil, ferramentas de perfuração recuperáveis, longa vida útil e boa qualidade.

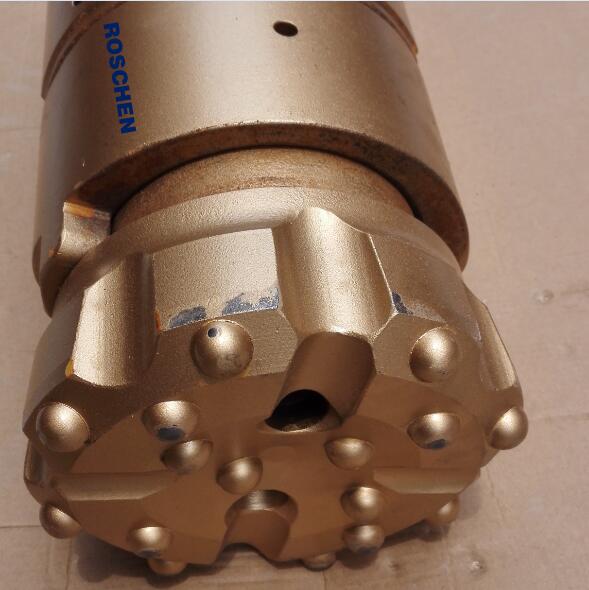

ODEX (abreviação de \"Overburden Drilling Excentric \") também é chamado Stratex, Tubex ou ODS. É uma adaptação do martelo DTH de circulação de ar. É com uma broca excêntrica basculante para alargar a parte inferior da caixa. E a broca de percussão consiste em duas partes de pontas fixas: uma broca piloto concêntrica e, atrás dela, uma broca excêntrica que gira para fora para aumentar o diâmetro do poço durante a perfuração. Após a broca excêntrica, há um dispositivo de guia que engata uma sapata de revestimento interna especial na parte inferior do revestimento ODEX. O ODEX é assim puxado para baixo pela coluna de perfuração conforme o furo é avançado. Os fragmentos e cascalhos explodem através da lacuna anular entre o dispositivo de guia e a sapata de revestimento para uma peça giratória que os conduz para o solo ou para um coletor de amostra.

As características de perfuração dos sistemas ODEX são essencialmente as mesmas do método de perfuração com martelo DTH, como:

Remoção rápida de cortes;

Alta taxa de penetração, especialmente em formação de rocha resistente (por exemplo, basalto);

Amostragem fácil de solo e água subterrânea durante a perfuração;

Possível medir a estimativa de rendimento na profundidade selecionada na formação;

Vantajoso em formações não consolidadas com alto risco de desabamento (esta é provavelmente a característica mais importante).

Visão geral da especificação:
