Sistema de perfuração de avanço de revestimento simétrico

Fabricante de ferramentas de perfuração de rocha ROSCHEN, o sistema de perfuração Symmetric foi projetado para perfurar e revestir um orifício simultaneamente em condições de solo instáveis. Faixa de aplicação: Adequado para perfuração de poços de água, poços geotérmicos, furo de rejuntamento tipo mini médio de projeto de construção, barragem e porto.
Status de disponibilidade:
Quantidade:
  • 3 1/32 ~ 30 27/32
  • ROSCHEN
  • ROS-SYM-(NO.)

Descrição do Produto

Sistema de perfuração de avanço de revestimento simétrico



Fabricante de ferramentas de perfuração de rocha ROSCHEN, o sistema de perfuração Symmetric foi projetado para perfurar e revestir um orifício simultaneamente em condições de solo instáveis. A broca acionadora incorporada com um anel satisfatório ou anel reutilizável cria um design de cabeça de face inteira que melhora significativamente a taxa de penetração e a retidão do furo na perfuração. As ranhuras de descarga internas, juntamente com as sapatas de revestimento integradas, fornecem uma boa vedação ao botão do orifício de perfuração e, assim, minimizam a ruptura ao redor do orifício de perfuração.

A energia de impacto do martelo DTH é transferida através do piloto e brocas, pedra de esmagamento, parte do revestimento de avanços de energia de impacto. Na conclusão da perfuração e do revestimento, a coluna de perfuração com a broca piloto é recuperada por uma ligeira rotação reversa para destravar o acoplamento de baioneta. O bit de anel permanece no orifício e pode ser recuperado apenas se o invólucro for retirado. A perfuração continua até a profundidade desejada na rocha usando uma perfuração convencional.

A perfuração em material solto e não consolidado, como solo, argila, lodo, areia, cascalho e pedregulhos, é a chamada sobrecarga, que muitas vezes é problemática devido à tendência da terra de desmoronar atrás da broca. O Symmetric Casing Drilling System é apenas para perfurar em formação rochosa onde contém alguns ovais e fraturas, e representa a mais recente tecnologia em sistemas simultâneos de perfuração de revestimento de cobertura.

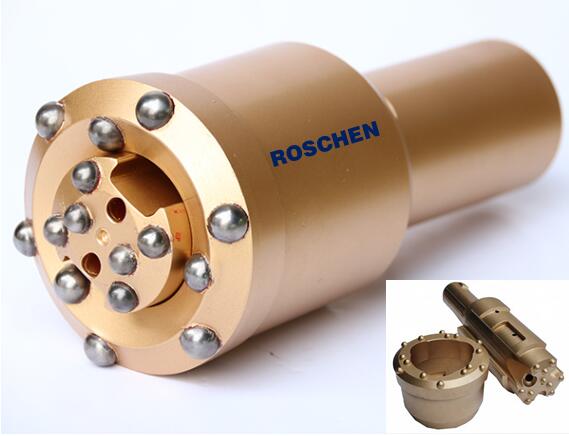

sistema de avanço de revestimento simétrico

Faixa de Aplicação: Adequado para perfuração de poços de água, poços geotérmicos, furo de rejuntamento de tipo mini médio de projeto de construção, barragem e porto.

1. O conjunto de broca e sapata de revestimento é soldado ao revestimento antes da perfuração. Trave o conjunto na broca piloto com um martelo. O ombro superior da broca piloto engata no ombro da sapata de revestimento.

2. A energia percussiva do martelo é transferida através do piloto e dos ring bits, esmagando a rocha. Parte do revestimento de avanços de energia de impacto.

3. Na conclusão da perfuração e do revestimento, a coluna de perfuração com a broca piloto é recuperada por uma ligeira rotação reversa para destravar o acoplamento de baioneta. O bit de anel permanece no orifício e pode ser recuperado apenas se o invólucro for retirado.

4. A perfuração continua até a profundidade desejada na rocha, usando uma perfuração convencional.


Tubo de revestimento OD Ring Bit OD Min. ID da sapata de revestimento Diâmetro da broca piloto Estilo de haste de martelo
milímetros polegada milímetros polegada milímetros polegada milímetros polegada
108 ~ 127 4 1/4 ~ 5 118 ~ 134 4 5/8 ~ 5 1/4 78 ~ 101 3 1/16 ~ 4 77 ~ 92 3 1/32 ~ DHD3.5, Cop34, Missão 30
3 5/8
140 ~ 146 5 1/2 ~ 150 ~ 156 5 27/64 ~ 94 ~ 117 3 45/64 ~ 105 ~ 124 4 1/8 ~ DHD340A, SD4, QL40, Mission40
5 3/4 6 1/8 4 5/8 4 57/64
168 ~ 178 6 5/8 ~ 7 178 ~ 195 7 ~ 7 5/8 121 ~ 150 4 3/4 ~ 5 7/8 125 ~ 156 4 59/64 ~ DHD350R, SD5, QL50, Mission50
6 9/64
194 ~ 219 7 5/8 ~ 203 ~ 234 8 ~ 9 1/4 148 ~ 190 5 5/8 ~ 150 ~ 203 5 7/8 ~ 8 DHD360, SD6, QL60, Mission60
8 5/8 7 1/2
219 ~ 325 8 5/8 ~ 235 ~ 348 9 1/4 ~ 190 ~ 284 7 1/2 ~ 165 ~ 306 6 1/2 ~ DHD380, QL80, SD8, Mission 80
12 3/4 13 11/16 11 3/16 12 3/64
244 ~ 406 9 5/8 ~ 16 273 ~ 440 10 3/4 ~ 210 ~ 364 8 1/4 ~ 190 ~ 340 7 1/2 ~ SD10, Numa100
17 16/05 14/5/16 13 25/64
406 ~ 558 16 ~ 22 419 ~ 590 16 1/2 ~ 328 ~ 514 12 27/32 ~ 340 ~ 440 13 25/64 ~ SD12, DHD112, Numa120, Numa125
23 1/4 20 1/4 17 3/8
508 ~ 762 20 ~ 30 526 ~ 798 20 45/64 ~ 412 ~ 716 16 1/4 ~ 470 ~ 685 18 1/2 ~ SUP205
31/07/16 28 3/16 26 31/32
609 ~ 762 24 ~ 30 637 ~ 798 25 ~ 513 ~ 716 20 3/16 ~ 540 ~ 685 21 1/4 ~ SUP245
31/07/16 28 3/16 26 31/32
863 34 900 35 7/16 815 32 3/32 785 30 27/32 SUP325
