Sistema de revestimento simétrico

O Symmetric Casing Drilling System consiste em três partes: broca piloto central, sapata de revestimento e broca simétrica. A broca piloto central perfura a parte central do furo e orienta a coluna de perfuração, incorporada com uma broca de anel simétrica sacrificável para fazer uma broca de face inteira.
Status de disponibilidade:
Quantidade:
  • 3 1/32 ~ 30 27/32
  • ROSCHEN
  • ROS-SYM-(NO.)

Descrição do Produto

Sistema de perfuração simétrico de revestimento

O Symmetric Casing Drilling System consiste em três partes: broca piloto central, sapata de revestimento e broca circular simétrica. A broca piloto central perfura a parte central do furo e orienta a coluna de perfuração, incorporada com uma broca simétrica sacrificável para fazer uma broca de face inteira. A sapata do revestimento é soldada ou rosqueada a um tubo de revestimento, que é puxado para baixo pelo impacto do martelo DTH e da broca piloto central. A broca de anel simétrica e o conjunto de sapata de revestimento são travados na broca piloto central com uma haste de martelo, e a broca deve perfurar o segmento do revestimento para avançar pelo furo. O ombro superior da broca piloto engata no ombro da sapata de revestimento.

A energia de impacto do martelo DTH é transferida através do piloto e brocas, pedra de esmagamento, parte do revestimento de avanços de energia de impacto. Na conclusão da perfuração e do revestimento, a coluna de perfuração com a broca piloto é recuperada por uma ligeira rotação reversa para destravar o acoplamento de baioneta. O bit de anel permanece no orifício e pode ser recuperado apenas se o invólucro for retirado. A perfuração continua até a profundidade desejada na rocha usando uma perfuração convencional.

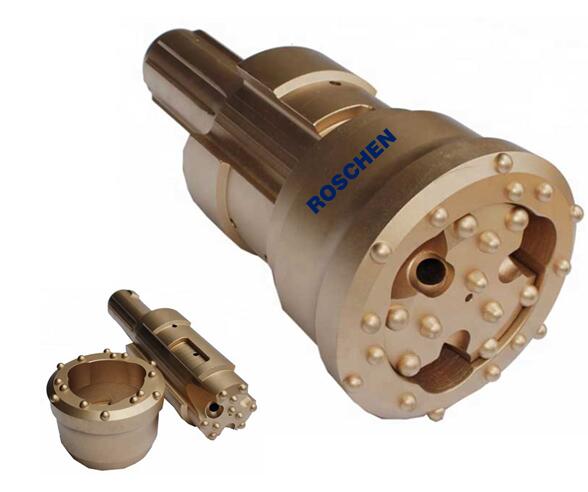

sistema de revestimento simétrico

Características e vantagens do sistema de perfuração de revestimento simétrico:

  1. 1) Desempenho de trabalho estável e confiável

  2. 2) Design de cabeça de face completa para penetração mais rápida e furo mais reto

  3. 3) É necessário menos torque do que a perfuração excêntrica

  4. 4) Pode perfurar na vertical, horizontal ou em qualquer direção

  5. 5) Minimize a interrupção do furo perfurado

  6. 6) Remoção eficaz de cascalhos

  7. 7) Desbloqueio-relocking facilmente

  8. 8) Fácil de operar e sistema de segurança

  9. 9) Diâmetros de broca de anel variados para atender a diferentes requisitos de revestimento

  10. 10) A menor vibração da plataforma de perfuração

Tubo de revestimento OD Ring Bit OD Min. ID da sapata de revestimento Diâmetro da broca piloto Estilo de haste de martelo
milímetros polegada milímetros polegada milímetros polegada milímetros polegada
108 ~ 127 4 1/4 ~ 5 118 ~ 134 4 5/8 ~ 5 1/4 78 ~ 101 3 1/16 ~ 4 77 ~ 92 3 1/32 ~ DHD3.5, Cop34, Missão 30
3 5/8
140 ~ 146 5 1/2 ~ 150 ~ 156 5 27/64 ~ 94 ~ 117 3 45/64 ~ 105 ~ 124 4 1/8 ~ DHD340A, SD4, QL40, Mission40
5 3/4 6 1/8 4 5/8 4 57/64
168 ~ 178 6 5/8 ~ 7 178 ~ 195 7 ~ 7 5/8 121 ~ 150 4 3/4 ~ 5 7/8 125 ~ 156 4 59/64 ~ DHD350R, SD5, QL50, Mission50
6 9/64
194 ~ 219 7 5/8 ~ 203 ~ 234 8 ~ 9 1/4 148 ~ 190 5 5/8 ~ 150 ~ 203 5 7/8 ~ 8 DHD360, SD6, QL60, Mission60
8 5/8 7 1/2
219 ~ 325 8 5/8 ~ 235 ~ 348 9 1/4 ~ 190 ~ 284 7 1/2 ~ 165 ~ 306 6 1/2 ~ DHD380, QL80, SD8, Mission 80
12 3/4 13 11/16 11 3/16 12 3/64
244 ~ 406 9 5/8 ~ 16 273 ~ 440 10 3/4 ~ 210 ~ 364 8 1/4 ~ 190 ~ 340 7 1/2 ~ SD10, Numa100
17 16/05 14/5/16 13 25/64
406 ~ 558 16 ~ 22 419 ~ 590 16 1/2 ~ 328 ~ 514 12 27/32 ~ 340 ~ 440 13 25/64 ~ SD12, DHD112, Numa120, Numa125
23 1/4 20 1/4 17 3/8
508 ~ 762 20 ~ 30 526 ~ 798 20 45/64 ~ 412 ~ 716 16 1/4 ~ 470 ~ 685 18 1/2 ~ SUP205
31/07/16 28 3/16 26 31/32
609 ~ 762 24 ~ 30 637 ~ 798 25 ~ 513 ~ 716 20 3/16 ~ 540 ~ 685 21 1/4 ~ SUP245
31/07/16 28 3/16 26 31/32
863 34 900 35 7/16 815 32 3/32 785 30 27/32 SUP325
